ちょっと、そこ！定荷重ばねのサプライヤーとして、定荷重ばねのばね定数の計算方法についてよく質問を受けます。これは、特にプロジェクトでこれらのスプリングを使用しようとしている場合には重要なトピックです。それでは、早速詳しく見ていきましょう。
定荷重スプリングとは何ですか?
まず、定荷重バネとは何かを簡単に説明します。これらのスプリングは、長いたわみ範囲にわたってほぼ一定の力を提供するという点で独特です。これらは通常、ステンレス鋼などのプレストレスト材料のストリップをしっかりとコイル状に巻いて作られています。スプリングを引き出すと、一定の力で抵抗するため、安定した引っ張りや押しが必要な用途に最適です。

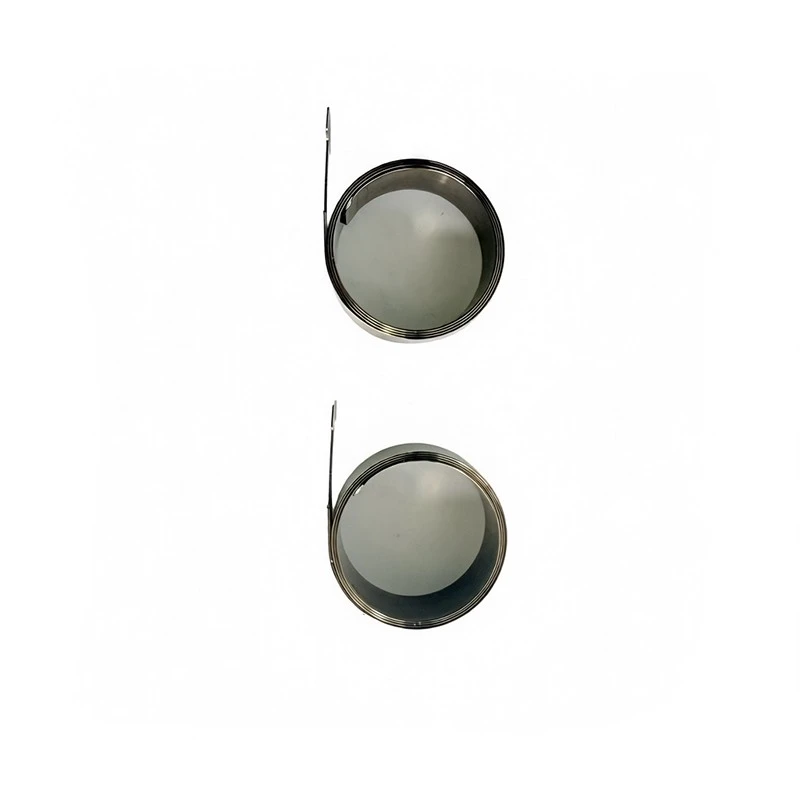

定荷重スプリングにはさまざまな種類があります。平形コイルトーションスプリング、ウィンドウシェードスプリング、 そして金属渦巻きばね。それぞれのタイプには独自の特性と用途がありますが、一定の力を提供するという基本原理は同じです。
バネレートを計算する理由
バネ定数の計算は、特定のバネが用途に適しているかどうかを判断するのに役立つため、非常に重要です。バネ定数は、単位たわみごとにバネがどのくらいの力を発揮するかを示します。たとえば、バネのバネ定数が 1 ポンド/インチの場合、バネを 1 インチ伸ばすごとに 1 ポンドの力がかかることになります。
バネレートを知ることで、プロジェクトに適切なバネを選択できます。重い物体を持ち上げるためにバネが必要な場合は、より高いバネ定数のバネが必要になります。逆に、繊細な機構を扱う場合には、バネレートを低くした方が適切な場合もあります。
バネレートに影響を与える要因
計算に入る前に、定荷重バネのバネ定数に影響を与える可能性のある要因を見てみましょう。
- 材料: スプリングの製造に使用される材料の種類は、スプリングレートに大きな影響を与える可能性があります。材料が異なれば弾性特性も異なるため、応力や歪みに対する反応も異なります。たとえば、ステンレス鋼は優れた耐食性と高強度を備えているため、定荷重ばねとしてよく選ばれています。
- 厚さ: スプリング ストリップの厚さも重要な要素です。一般に、厚いストリップは、薄いストリップよりも高いバネ定数を持ちます。これは、ストリップが厚いほど、曲げや伸びに強いためです。
- 幅: スプリングストリップの幅もスプリングレートに影響します。幅の広いストリップは、狭いストリップよりも高いバネ定数を持ちます。これは、ストリップの幅が広いほど、それに加えられる力に抵抗する材料が多くなるからです。
- コイル径: コイルの直径もバネレートを決定する役割を果たします。一般に、コイル直径が小さいと、コイル直径が大きい場合よりもバネ定数が高くなります。これは、コイルが小さいほど曲率半径が小さくなり、伸ばすのが難しくなるからです。
バネレートの計算方法
では、実際の計算に入ってみましょう。定荷重ばねのばね定数を計算するために使用できる方法はいくつかありますが、最も一般的な方法の 1 つは次の式です。
[k=\frac{Ebt^{3}}{6R^{2}L}]
どこ：
- (k) はバネ定数 (単位たわみあたりの力)
- (E) は材料の弾性率です。
- (b) はスプリングストリップの幅です。
- (t) はスプリングストリップの厚さです
- (R) はコイルの半径です
- (L) はスプリングストリップの長さです
この式を段階的に分解してみましょう。
- 弾性係数の決定 ((E)): 弾性率は、材料の硬さの尺度です。通常、さまざまな材料の弾性率はエンジニアリング ハンドブックまたはオンラインで見つけることができます。たとえば、ステンレス鋼の弾性率は通常、(29 \times 10^{6}) psi 程度です。
- スプリングストリップの幅((b))と厚さ((t))を測定します。: キャリパーを使用して、スプリング ストリップの幅と厚さを測定できます。数式内の他の変数に使用している単位に応じて、必ずインチまたはミリメートルで測定してください。
- コイルの半径((R))を決定します。: コイルの半径はコイルの中心から外縁までの距離です。定規またはノギスを使用してこれを測定できます。
- スプリングストリップの長さを測定します ((L)): スプリングストリップの長さは、完全に伸ばしたときのストリップの全長です。巻尺または定規を使用してこれを測定できます。
これらの値をすべて取得したら、それらを式に代入してバネレートを計算できます。
計算例
次の寸法のステンレス鋼製の定荷重スプリングがあるとします。
- 幅 ((b)) = 0.5 インチ
- 厚さ ((t)) = 0.01 インチ
- コイルの半径 ((R)) = 1 インチ
- スプリングストリップの長さ ((L)) = 10 インチ
ステンレス鋼 ((E)) の弾性率は (29 \times 10^{6}) psi です。
次に、これらの値を式に代入してみましょう。
[k=\frac{(29 \times 10^{6})(0.5)(0.01)^{3}}{6(1)^{2}(10)}]
[k=\frac{(29 \times 10^{6})(0.5)(0.000001)}{6(1)(10)}]
[k=\frac{14.5}{60}]
[k = 0.242 \text{ ポンド/インチ}]
したがって、この定荷重バネのバネ定数は約 0.242 ポンド/インチです。
その他の考慮事項
ここで使用した式は簡略化されたバージョンであり、バネが完全に線形であり、バネ定数に影響を与える他の要因がないことを前提としていることに注意することが重要です。実際には、製造公差、材料特性、その他の要因により、多少の誤差が生じる場合があります。
より正確な計算が必要な場合は、コンピューター支援設計 (CAD) ソフトウェアの使用を検討するか、ばねメーカーに相談することを検討してください。彼らはより高度な技術を使用し、バネレートに影響を与える可能性のあるすべての要因を考慮することができます。
結論
定荷重スプリングのバネ定数を計算することは、用途に適したスプリングを選択するための重要なステップです。スプリングレートに影響を与える要因を理解し、適切な計算式を使用することで、必要な力とパフォーマンスを提供するスプリングを確実に選択できます。
定荷重スプリングの市場に参入していて、選択プロセスについてサポートが必要な場合、またはスプリングレートの計算について質問がある場合は、遠慮なくお問い合わせください。お客様のプロジェクトに最適なソリューションを見つけるお手伝いをいたします。
